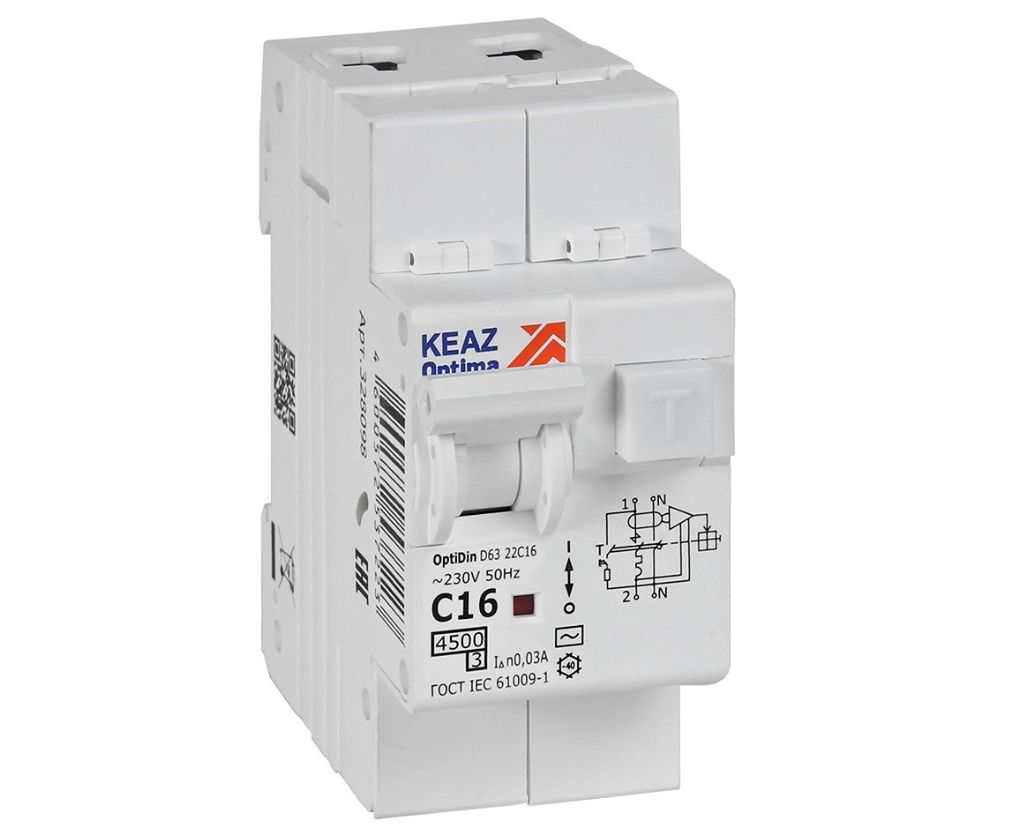

Дифавтомат КЭАЗ D63-22C16-AC-У3 (328098) 2п с защитой от сверхтоков OptiDin C16 30мА 4.5кА

Автоматический выключатель дифференциального тока на номинальный ток 16 А и номинальный отключающий дифференциальный ток 30 мА.

Классификация

Тип приёмки:

ОТК

ОТК - приемка отделом технического контроля производителя АЭС - для атомных электростанций РЕГ - морской/речной регистр ПЗ - приемка заказчика

Габариты и материалы

Габариты изделия: Ширина (мм):

36

Габариты изделия: Высота (мм):

85

Габариты изделия: Глубина (мм):

73,1

Электротехнические характеристики

Количество полюсов:

2

Номинальный ток In (А):

16

Ток, при котором устройство работает в нормальных условиях.

Габарит:

2 модуля

Данный параметр указывает на размеры изделия

Частота тока (Гц):

50

Количество колебаний переменного тока в секунду.

Род тока:

AC

AC - переменный DC - постоянный AC/DC - переменный/постоянный

Номинальное рабочее напряжение переменного тока Ue (В):

230

Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Предельная коммутационная способность переменного тока Icu (кА):

4,5

Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.

Номинальный отключающий дифференциальный ток (мА):

30

Ток утечки, при котором УЗО должно срабатывать при заданных условиях.

Уставка расцепителей токов короткого замыкания:

5In-10In

Порядок кратности номинальному току, при котором срабатывает расцепитель.

Вид расцепителей:

тепловой и электромагнитный

Характеристика диапазона отключения:

C

Кривая срабатывания (время-токовая характеристика) автоматического выключателя.

Потери мощности (Вт):

7

Уменьшенная мощность на выходе установки.

Тип защитной характеристики по дифферециальному току:

АС

Наличие защиты от сверхтоков:

да

Тип тока утечки:

AC

Селективная защита:

нет

Отключающая способность по EN 60898 (кА):

4,5

Отключение нейтрали (N):

да

Общее количество полюсов:

2

Общее количество защищенных полюсов:

1

Категория перенапряжения:

3

Класс токоограничения:

3

Предельная коммутационная способность переменного тока Icu при 220АС (кА):

4,5

Монтажные характеристики

Способ крепления (монтажа):

DIN-рейка

Присоединение внешних проводников:

переднее

Макс. сечение присоединяемых проводов (мм²):

25

Возможность самостоятельного подключения дополнительных устройств:

нет

Способ установки:

стационарный с креплением на панели

Ширина в количестве модулей:

2

Глубина монтажная (встраиваемая) (мм):

75

Эксплуатационные характеристики

Степень защиты (IP):

IP20

Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.

Климатическое исполнение и категория размещения:

У3

Диапазон рабочих температур (˚С):

от -40°С до +55°С

Категория применения по селективности:

неселективный

Степень загрязнения:

3
