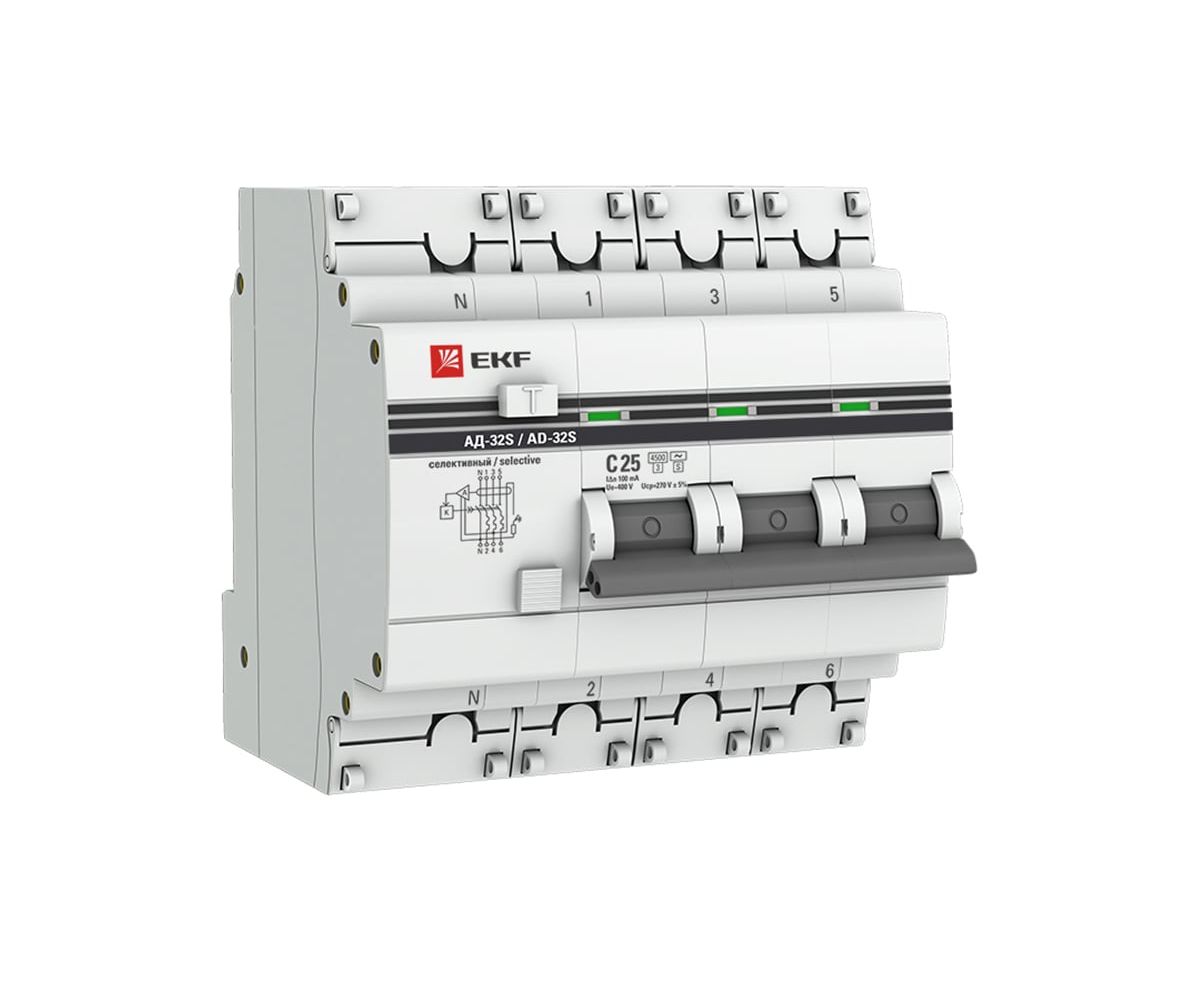

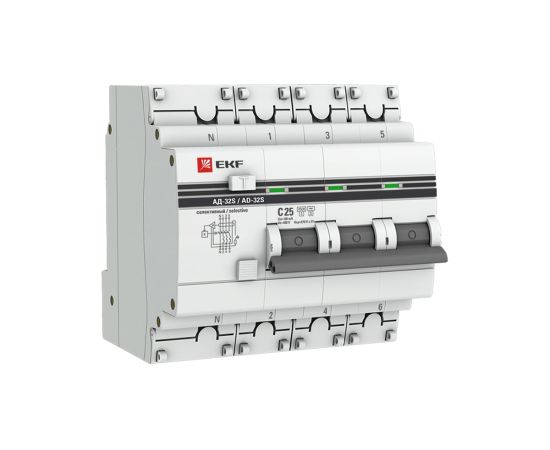

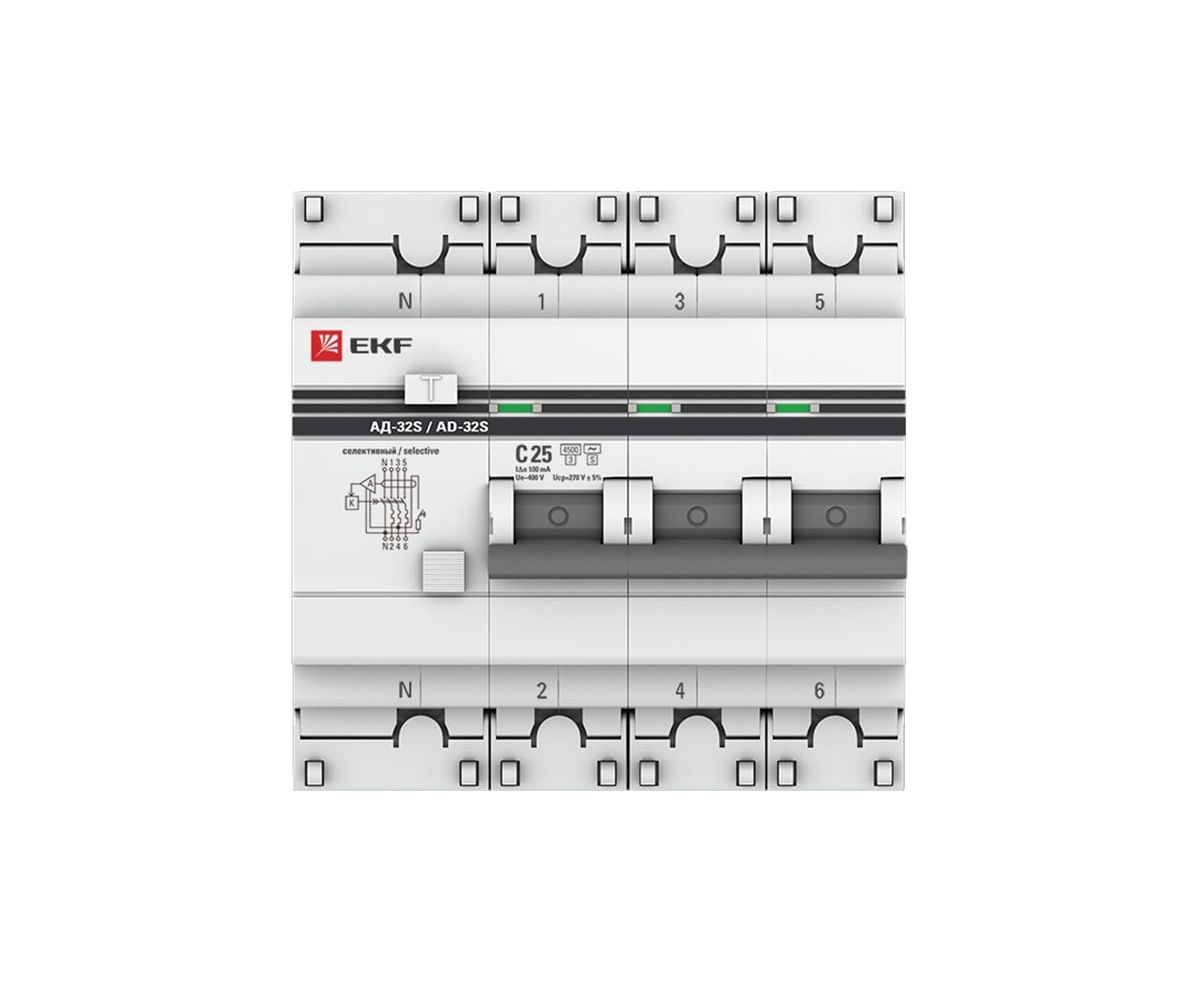

Дифавтомат EKF АД-32 PROxima (DA32-25-100S-4P-pro) (селективный) 3P+N 25А/100мА

Дифференциальный автоматический выключатель АД-32 серии EKF PROxima представляет собой аппарат сочетающий функции автоматического выключателя с устройством защитного отключения. ПРИНЦИП РАБОТЫ При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Технические характеристики

Селективный

нет

Тип

модульный

Тип модуля дифференциальной защиты

электронный

Количество модулей

4

Количество полюсов

четырехполюсной

Класс токоограничения

3

Номинальное напряжение

400 В

Тип расцепления

C

Отключающая способность

4.5 кА

Номинальный ток

25 А

Ток утечки

100 мА

Тип утечки

АС

Степень защиты

IP20

Вес нетто

0.366 кг

Модельный ряд

PROxima

Высота

80 мм

Ширина

80 мм

Глубина

73 мм

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

от -25 до +50 °С

ГОСТ

ГОСТ IEC 61009-1

Дополнительные характеристики:

- Предельная коммутационная способность: 4500А

- Коммутационная износостойкость: 4 000 циклов

- Механическая износостойкость: 10 000 циклов

- Сечение подключаемого провода, мм2 От 1 до 25

- Момент затяжки: 2,5 Н·м

- Номинальное фазное напряжение частотой: 50 Гц, В 240

- Номинальное линейное напряжение частотой: 50 Гц, В 415

- Механизм: Электронный

- Расположение нейтрали: С левой стороны

- Степень защиты: IP20

- Степень защиты аппарата в модульном шкафу: IP40

- Время отключения при номинальном отключающем дифференциальном токе: не более 0,04 сек

- Климатическое исполнение: УХЛ4

- Категория применения: А

Преимущества

- Наличие кнопки возврата для индикации срабатывания от тока утечки

- Скругленные клеммы с насечками для надежного соединения с проводниками

- Панели для пломбировки клемм

- Возможна коммутация алюминиевым и медным проводом

- Современная электронная плата с повышенной защитой от импульсных помех

- Отверстия для крепления U-образной шины типа FORK
